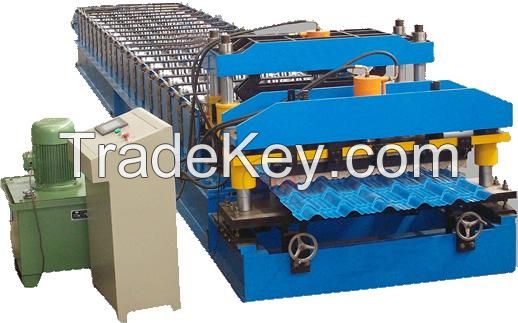

Glazed tile roof roll forming machine

Product Description

Glazed  tile roof roll forming machine

roll forming machine

1. Composition of machine

Roll forming main machine………………………….1 unit

10 Tons hydraulic de-coiler with coil car………….1 set

Punching system……………………………………1 units

Control panel…………………………………………..1 unit

Hydraulic station……………………………………1 unit

Spare tools……………………………………………one box

2. machine paramters

    De-coiler

1). Single unrolling machine, one side can put material.

2). Adopt automatic hydraulic system.

3). Coil weight (Max):10000kg.

4). Inter diameter: 470mm-520mm.

5). Maximal out diameter:1800mm.

6). Oil cylinder dia:120mm  working pressure: 20mpa (=20Tons).

7). Coil width (Max.):1000mm.

8). Working speed: 0-25m/min.

9). Power: 5.5KW.

10). Hydraulic power: 3kw.

11). De-coiler should be with Loop control and hold down.

12). Coil car: 10Tons.

13). The motor power of coil car: 3Kw.

14). Pressure: 12Mpa.

Roll forming main machine

1). Coil width: 1000mm   effective width:930+3-3 mm (design base on 3mm).

2). Working speed: 0-20m/min (not contain cutting and punching).

3). Roll station: 17stations material of roller: Gcr15 bearing material; polished and coated     with chrome HRC58-62°.

4). Material of main shaft: 45 forge steel(Same as SAE1045)   diameter roller: 150mm.

5).  Main power: 45kw, forming thickness: 2.5mm—3.5mm, Transmission: by chain.

6). Roll former has leveling bolts in the base.

 Cutting

1). Machine adopt hydraulic cutting.

2). Cutting after forming: Cut the sheet after roll forming to required length.

3). Cutting motion: The main machine automatically stops and the cutting will take plac      e. After the cutting, the main machine will automatically start.

4). Material of blade: CR12with heat treatment .

5). Length measuring: Automatic length measuring .

6). Tolerance of length: 4700mm+/- 2mm.

 Control panel

1)Voltage, Frequency, Phase: 380 V, 50 Hz, 3Phase

2)Automatic length measurement.

3)Automatic quantity measurement.

4)Computer used to control length&quantity.  Machine will automatically cut to length and stop when required quantity is achievd.

5)Length inaccuracy can be amended easily.

6).Control panel: Button-type switch and touch screen.

7)Unit of length: millimeter (switched on the control panel).

8) Laguage: English, Spanish and Chinese.

3.Working process

Roller hydraulic decoiler → Roll forming  → Cutting → Table out
